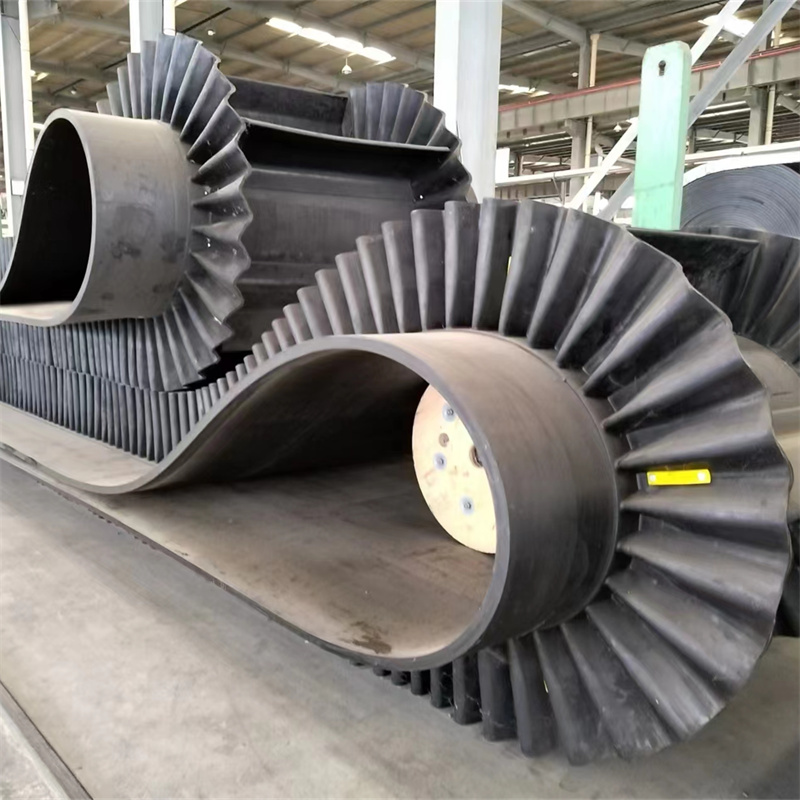

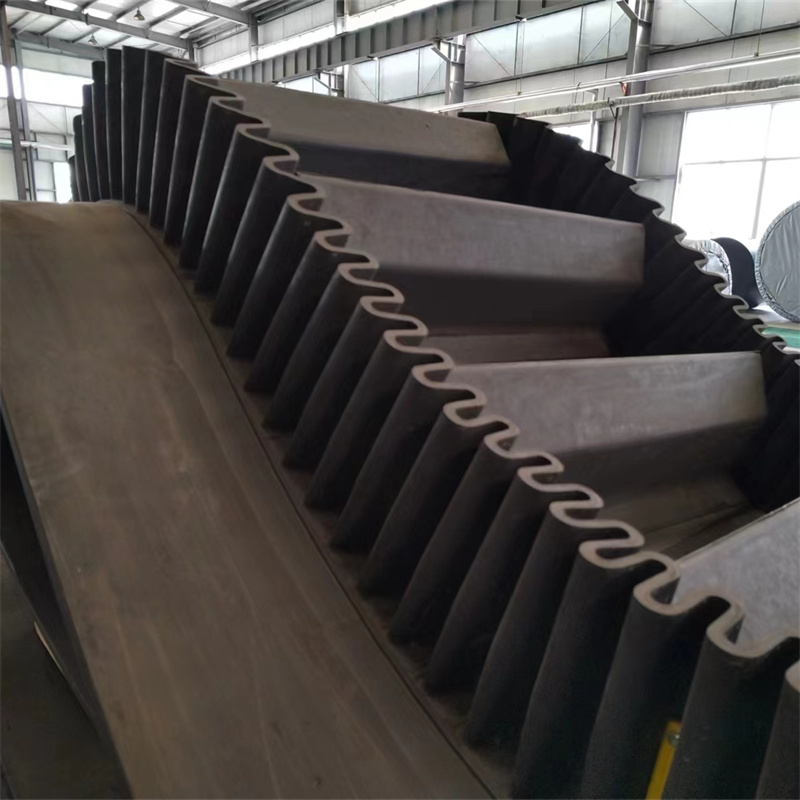

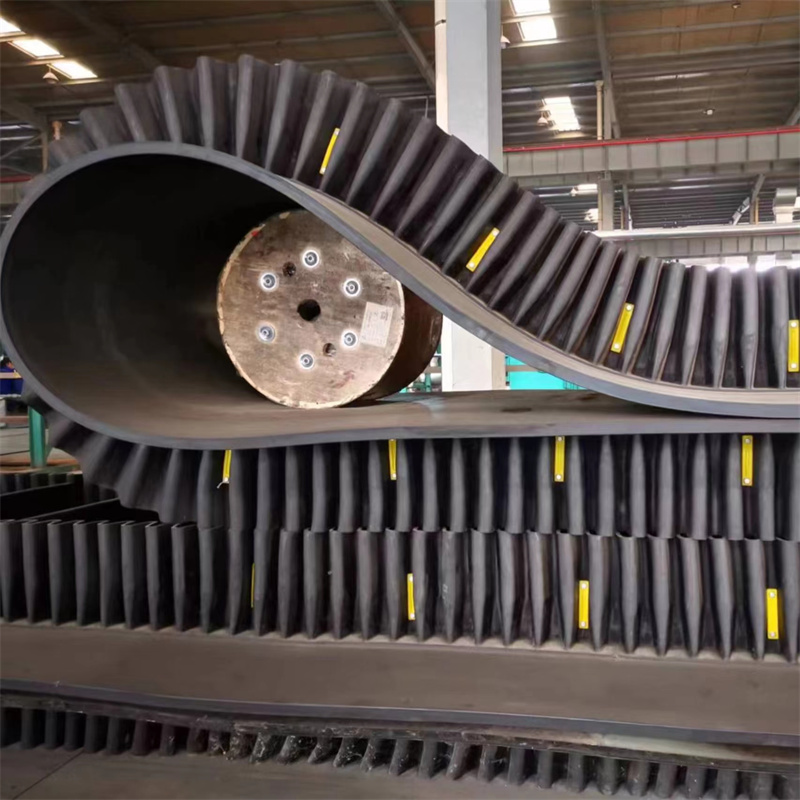

Bande transporteuse à cordon en acier à paroi latérale ondulée
Bande transporteuse à cordon en acier à paroi latérale ondulée
Bande transporteuse à cordon en acier à paroi latérale ondulée
Bande transporteuse à cordon en acier à paroi latérale ondulée
Bande transporteuse à cordon en acier à paroi latérale ondulée
Bande transporteuse à cordon en acier à paroi latérale ondulée
Bande transporteuse à cordon en acier à paroi latérale ondulée
Bande transporteuse à cordon en acier à paroi latérale ondulée

Bande transporteuse à cordon en acier à paroi latérale ondulée

  • Introduction
Introduction

Utilisation

La bande à paroi latérale ondulée est spécialement conçue pour le transport à angle raide de matériaux en vrac. Il s’agit d’un composant essentiel dans des secteurs tels que l’exploitation minière, la construction, l’agriculture et bien d’autres qui nécessitent une manutention efficace et fiable des matériaux en vrac.


Caractéristiques

1. Conception ondulée unique pour une capacité de charge améliorée

2. Confinement amélioré des matériaux et réduction des déversements

3. Peut être utilisé pour le transport à angle raide jusqu'à 90°

4. Convient pour transporter une large gamme de matériaux en vrac

5. Très résistant aux températures extrêmes et à l'usure

6. Disponible en différentes largeurs et avec des options personnalisables

7.Facile à installer et à entretenir


Spécifications

Modèle Résistance à la traction (N/mm) Pas de cordon (mm) Diamètre du cordon (mm) Épaisseur minimale du couvercle (mm) Largeur (mm)
ST630 630 10 3 4 800-2400
ST800 800 10 3.5 4
ST1000 1000 12 4 4
ST1250 1250 12 4.5 4
ST1600 1600 12 5 4
ST2000 2000 12 6 4
ST2500 2500 15 7.2 5
ST3150 3150 15 8.1 5.5
ST3500 3500 15 8.6 6
ST4000 4000 15 8.9 6.5
ST4500 4500 16 9.7 7
ST5000 5000 17 10.9 7.5
ST5400 5400 17 11.3 8
ST6300 6300 19.5 12.8 10
ST7000 7000 19.5 13.5 10
ST7500 7500 21 15 10


Remarque : L'épaisseur de la couverture, le diamètre du cordon et le pas du cordon peuvent être fabriqués selon les exigences du client.


Spécifications des parois latérales


Les flancs sont moulés dans un caoutchouc de haute qualité.

Type Rapport carré Poids (kg) Largeur inférieure
S60 0.75 2.5 50
S80 0.82 3.53 50
S100 1.42 4.18 50
S120 1.69 4.53 50
S160 2.68 8 75
S200 3.53 9.5 75
S240 5.15 12.5 75
ES300 7.52 11 100
ES400 10.67 14.5 100
ES500 13.82 17.6


Spécifications des taquets

La cale est fabriquée en caoutchouc de haute qualité, ayant une grande élasticité sur l'effet de soutien.

Type Rapport carré Poids (kg)
TC55 0.72 1.05
TC75 0.81 1.2
TC90 1.34 2
TC110 1.76 2.3
TC140 2.36 3.43
TC180 3.13 4.52
TC220 5.63 5.8
TC280 10.7 8.6
TCS360 14.45 13.6
TCS470 28.9


Catégories de couverture

Alliage Résistance à la traction min. (ISO37) MPa Allongement à la pause min. (ISO37) % Abrasion max. (ISO4649) mm³
H 24 450 120
D 18 400 100
L 15 350 200
