Εισαγωγή
Χρήση

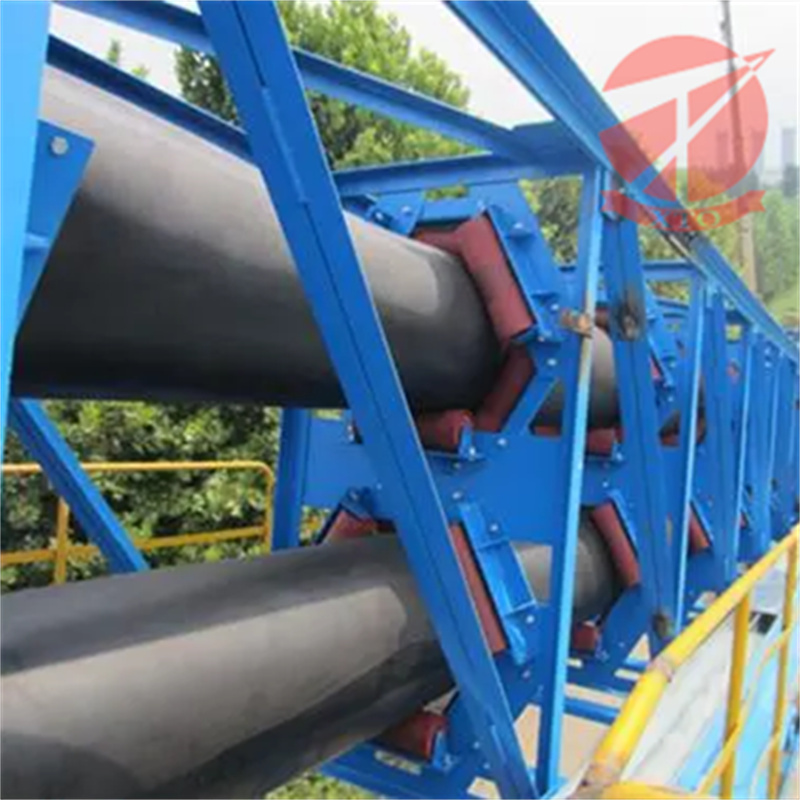

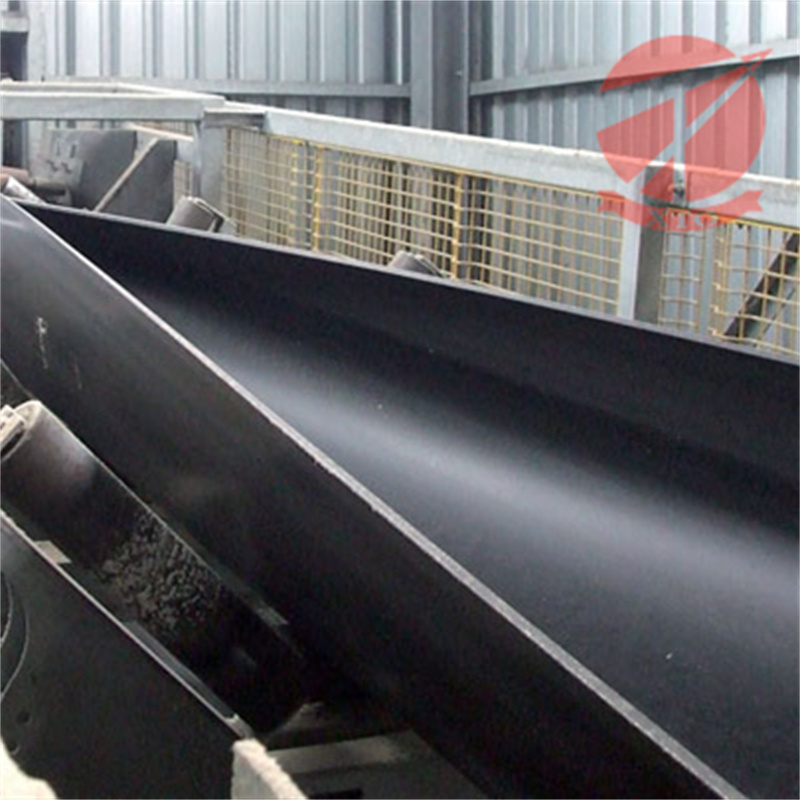

Η ταινία μεταφοράς με χάλκινη κορδέλα σε μορφή pipe είναι ένα νέο είδος προϊόντος μεταφοράς που αποτελείται από χάλκινες λωρίδες ως βασικό σκελετό και από χιούμι με υψηλή ελαστικότητα, υψηλή αντοχή στη φύση και υψηλή ισχύ ως εργασιακή επιφάνεια. Χρησιμοποιείται κυρίως για τη μεταφορά μιαλιγμένων, σωριαστικών και άλλων υλικών που είναι εύκολα να ρυπαίνουν το περιβάλλον. Κατά τη λειτουργία, η ταινία μετατρέπεται惭惭από ένα επίπεδο σε μορφή U και τελικά σε μορφή διαδόχου, κάλυπτον το υλικό και επιτυγχάνον την κλειστή μεταφορά.
Χαρακτηριστικά
1.Μείωση των κόστων διατήρησης και καθαρισμού λόγω της αποφυγής εξαγωγών και απώλειας υλικού κατά μήκος της μεταφορικής
2.Διαφυλάξιμο του μεταφερόμενου υλικού από εξωτερικές επιρροές όπως κονιορροΐα, βροχή ή ανέμος
3. Προστασία του περιβάλλοντος από ρύπανση από το μεταφερόμενο υλικό
4. Μεγάλο γωνιαίο μεταφέρει, η γωνία μεταφοράς είναι συνήθως μέχρι και 30 βαθμών;
Τεχνικές λεπτομέρειες

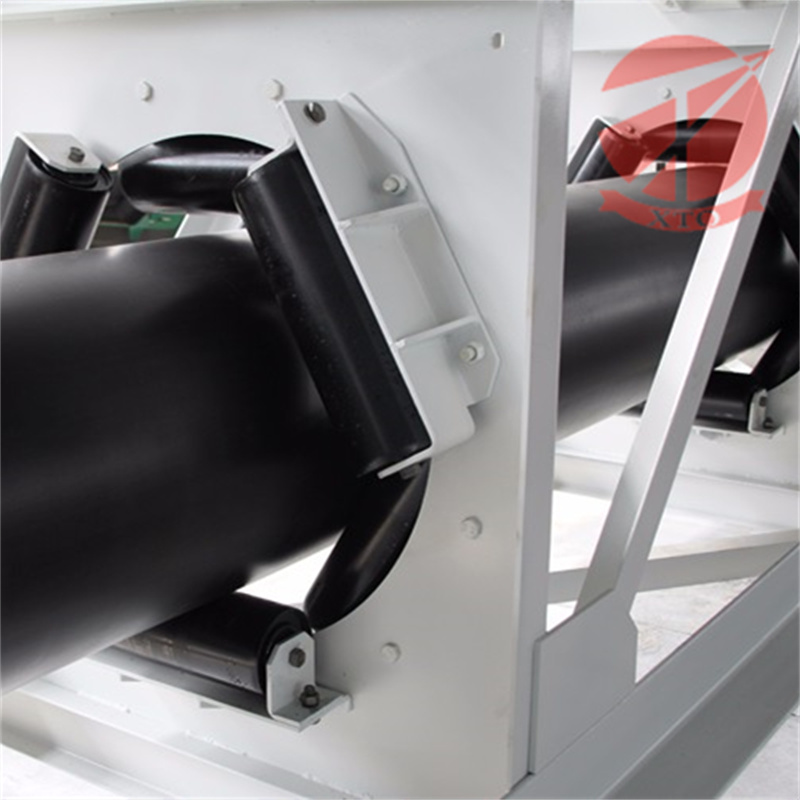

1. Το φλοιοδοχείο μπορεί να κατευθυνθεί μέσω στενών οριζόντιων και κατακόρυφων καμπύλων, καθώς υποστηρίζεται από ένα σύνολο 6 χωνευτών. Αυτό οδηγεί στη μείωση των σημείων μεταφοράς και σε μια βελτιωμένη προσαρμογή στην υπάρχουσα τοπογραφία του έδαφους ή των υπάρχοντων βιομηχανικών κτιρίων
2. Μεγαλύτερες γωνίες κλίσης μπορούν να επιτευχθούν, καθώς η εσωτερική πλευρά του φλοιοδοχείου προσφέρει μεγαλύτερη επιφάνεια επαφής με το μεταφερόμενο υλικό σε σύγκριση με ένα κανονικό φλοιοδοχείο
Πρότυποι κανονισμοί
| Μοντέλο | Αντοχή σε επισφάλεια (N/mm) | Διάστημα κορδέλας (mm) | Διάμετρος κορδέλας (mm) | Ελάχιστο επάρθρωμα (mm) | Πλάτος (mm) | Διαμέτροι φλοιοδοχείου (mm) |
| ST630 | 630 | 10 | 3 | 4 | 800-2400 | 100 150 200 250 300 350 400 450 500 550 600 |
| ST800 | 800 | 10 | 3.5 | 4 | ||
| ST1000 | 1000 | 12 | 4 | 4 | ||
| ST1250 | 1250 | 12 | 4.5 | 4 | ||
| ST1600 | 1600 | 12 | 5 | 4 | ||
| ST2000 | 2000 | 12 | 6 | 4 | ||
| ST2500 | 2500 | 15 | 7.2 | 5 | ||
| ST3150 | 3150 | 15 | 8.1 | 5.5 | ||
| ST3500 | 3500 | 15 | 8.6 | 6 | ||
| ST4000 | 4000 | 15 | 8.9 | 6.5 | ||
| ST4500 | 4500 | 16 | 9.7 | 7 | ||
| ST5000 | 5000 | 17 | 10.9 | 7.5 | ||
| ST5400 | 5400 | 17 | 11.3 | 8 | ||
| ST6300 | 6300 | 19.5 | 12.8 | 10 | ||
| ST7000 | 7000 | 19.5 | 13.5 | 10 | ||
| ST7500 | 7500 | 21 | 15 | 10 |
Σημείωση: Η απόσταση του κάλυμματος, ο διάμετρος της σχοινίας και ο ρυθμός της σχοινίας μπορούν να κατασκευαστούν σύμφωνα με τις απαιτήσεις του πελάτη.
Βαθμοί Καλύψεως
Σύμφωνα με την πρότυπο HG/T 4224-2011
| Βαθμός | Αντοχή σε κατάσχεση ελάχιστη (ISO37) Mpa | Εκτατικότητα σε σπάση (ISO37) % | Αφραγμός μέγιστος (ISO4649) mm³ | Αλλαγή της δυνατικότητας και της αύξησης σε σπάσιμο μετά τη γηράσκωση με θερμό αέρα % |
| H | 25 | 450 | 120 | -25 ~ +25 |
| Δ | 18 | 400 | 90 | -25 ~ +25 |
| Λ | 20 | 400 | 150 | -25 ~ +25 |
| 1. Εξέταση αντοχής στο όζον: (50±5) pphm, 40±2℃, εκτασιοκρίσιμο μήκος: (20±2)%, χρόνος 96 ώρες. 2. Εξέταση γηράσκωσης με θερμό αέρα: 70℃×168h | ||||
Οι κανονικές τιμές στο πάνω πίνακα βοηθούν να επιλεγεί ο κατάλληλος κολλητικός κάλυψης για πρακτική χρήση. Η αξιόπιστη αξιολόγηση της αντοχής στη φορέα και τον κοπή του κολλητικού κάλυψης δεν μπορεί να οριστεί μόνο από την αντοχή σε κατάσχεση, την εκτασιμότητα και την φορέα.
